一、货架设计

1. 货架规划

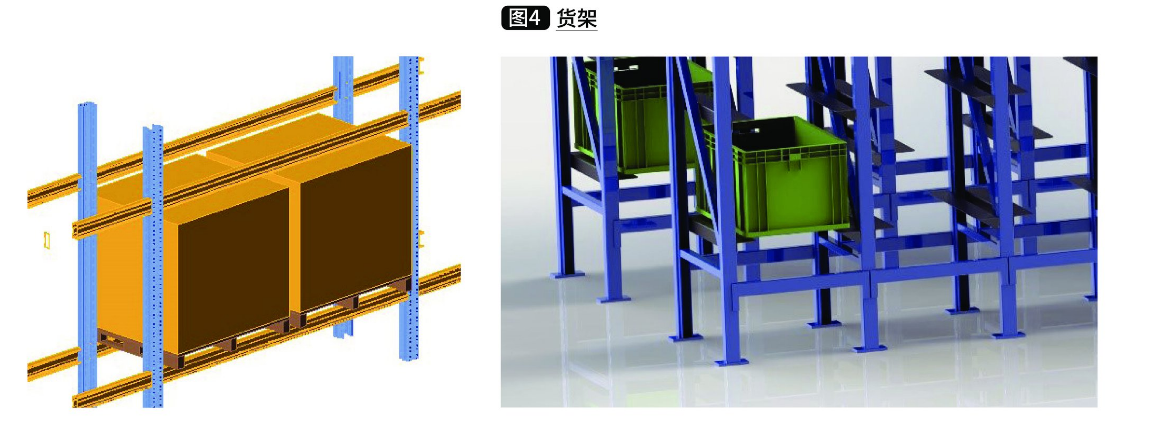

立体库货架采用独立的钢结构系统，为横梁组合式货架，按当地地震烈度设防 (如图4)。

(1)货架材料选用国内大型钢生产的优质型材；

(2)货架有能力承受由货物重量分布不均所造成的变形；

(3)货架的设计和安装考虑足够的安全系数并符合相关国家标准；

(4)货架端部部分加强，以承受由堆垛机入库出库动作引起的横向冲力；

(5)货架顶部、背部和水平面有拉杆保证安装精度和稳定性；

(6)货架的固定以及其他配套的钢架满足指定要求，货架的设计、运输、安装、测量、调试等工作由我司负责。

2. 货架结构

高位货架为双货位横梁式货架，每个货格保管 2 个托盘。货架严格按照《立体仓库焊接式钢结构货架技术条件》设计，保证足够的强度和稳定性。主要由以下几部分组成: 货架片、横梁、背部拉杆、水平及水平斜拉杆、吊梁等。

(1) 货架片为组合式，是由两个立柱之间用 C 型型材连接成片状框架，立柱孔距为 75mm，连接横梁可以在货架全高范围内做间隔为 75mm的调整；

(2) 立柱由优质带钢经过冷弯机轧制而成，截面复杂，惯性矩大，承载能力和抗冲性强，采用孔距 75mm；结构更加适合组装连接；

(3) 横梁是将各货架片连接成一体的构件。横梁采用 L 型梁，通过挂片同立柱连接，并插入保险销来保证货架的安全性；

(4) 垂直拉杆装置分布在货架两端及中部的背后，对整个货架系统起到顺巷道方向的稳定作用。垂直拉杆装置通过螺栓同货架立柱连接在一起；

(5) 水平拉杆装置分布在相对于垂直拉杆位置的货架某几层处，对整个结构的平面方向起到稳定作用，水平拉杆通过螺栓同货架连接在一起；

(6) 吊梁用于吊装巷道堆垛机天轨，吊梁固定在货架片的顶部，吊梁制作安装的好坏将直接关系到巷道堆垛机的正常运行；由于巷道堆垛机的运行范围超出货架长度方向，为保证堆垛机的运行范围，在货架的两端设置三角支架来保证天轨的长度，并承受由堆垛机入库出库动作引起的横向冲力；货架与地面连接方式采用化学螺栓。

3. 货架工艺特点

(1) 货架型材截面结构合理，外形美观；

(2) 部件焊缝表面焊接均匀，没有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷；

(3) 对按焊缝和贴角焊缝的外形尺寸极限偏差符合GBJ205中有关规定；

(4) 货架及零部件表面进行喷漆涂层厚度达60微米；

(5) 涂层表面丰满平滑无色差，无缩孔包花等现象，其质量符合GB6807-86中有关规定；

(6) 货架颜色将按照招标方确认的配色方案执行。

4. 地面连接方式

(1) 货架同地面的联接采用可调地脚的方式，地脚与地基采用化学螺栓固定；

(2) 此种结构可以将立柱所传下来的力均匀地分散开，有助于地面承载；

(3) 此种联接方式安装、制作方便，地面不平的情况下，通过螺母方便调节，确保货架安装精度。

*本文摘选自《物流技术与应用》杂志2022年第11期
